Ống quá nhiệt của nồi hơi bị nổ

Tình trạng hư hỏng và thông tin liên quan

• Ống quá nhiệt vật liệu SA – 213 T22 của nồi hơi bị nổ sau 6 năm vận hành.
• Nhiệt độ và áp suất thiết kế: 495^oC & 128,7 bar.
• Nhiệt độ hơi đầu vào 332^oC và hơi đầu ra 422^oC

Kết quả phân tích cho thấy:

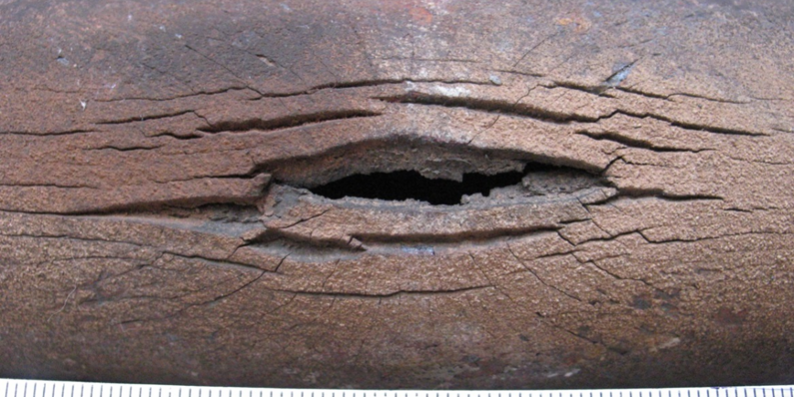

Bề mặt ngoài bị oxy hóa trầm trọng, lớp sản phẩm oxy hóa rất dày, có nhiều vết nứt. Ống bị phồng nổ dạng môi dày.	Bề mặt bên trong ống rất dòn, có nhiều oxyt xuất hiện trong các vết nứt

Cấu trúc vật liệu ở vùng nổ bị phá hủy trầm trọng, pha peclit bị hòa tan hoàn toàn. Cacbit phân tán bị thô hóa và tập trung ở biên hạt. Có rất nhiều lỗ trống do dão vật liệu, các hạt bị kéo dài.

Lớp oxyt rất dày tạo thành ở cả hai bề mặt ống

Mặt gẫy dòn, bị bao phủ bởi lớp oxyt khá dày

Kết luận: Ống bị nổ do quá nhiệt lâu ngày. Sự tập trung bất thường của dòng nhiệt vào một vùng ở thành ngoài của ống trong thời gian dài đã làm vật liệu bị dão quá mức, suy giảm độ bền và cuối cùng dẫn tới nổ ống.
